產品簡述
我公司抑塵車標配:前對沖、后灑、側噴、后置式工作平臺、平臺上有高壓水炮（可 360°旋轉，可調成柱狀**射程 35 米，也可調成霧狀**射程 15 米，(可調成： 直沖狀、大雨、中雨、小雨、毛毛雨），配備優質大功率專用灑水泵，雜物過濾網，國標通用 65 型消防接口（可通過消防栓加水），2 根引水膠管。水泵、取力器、球閥、濾網均為**標準產品，主管道加粗，法蘭墊、法蘭盤加厚，前對沖，大通徑球閥，具有性能優良，工作可靠、效率高、流量大。尾部加裝霧炮能有效的對霧霾、灰塵進行有效的抑制效果。
我公司生產的多功能抑塵車，利用水霧吸附空氣中的粉塵，淡化空氣中的污染顆粒物濃度，達到（固塵、降塵、清潔凈化空氣）的效果，有效緩解城市塵粒空氣污染現象并可用于公共場所（增濕、降溫、消毒、除臭）。可以改善空氣質量，用于降低PM10、PM2.5，被譽為PM2.5治理神器。同時也可以改善工礦作業物料堆放、建筑施工和爆破拆除引起的灰塵污染，亦可用于城市大氣治理、農藥噴灑、消毒等。
公告型號 | CL5090TDYBEV型純電動多功能抑塵車 | 外形尺寸 | 6243 ,6743X2150X2930 | |
底盤型號 | EQ1090KACEV | 上裝容積 | 5m3 | |
總質量 | 8995 KG | 上裝電動機額定功率 | 8kw | |
整備質量 | 6000 | 上裝每小時消耗電量 | 5kwh | |
軸距 | 3300 3800 | 建議充電樁功率 | 120KW | |
輪胎 | 8.25R16LT 14PR,9.5R17.5 14PR | 充電時間（建議功率下） | 約1.5小時 | |
軸數 | 2 | 底盤滿載續航里程 | 300KM | |
底盤電機**功率 | 145 KW | 電池類別 | 磷酸鐵鋰蓄電池 | |
電池組額定電壓 | 444 V | 電池品牌 | 中航鋰電 | |
電池電量 | 144 KWH | 燃料種類 | 純電動 | |
產品簡述
純電動抑塵車車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統、霧炮機組，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。
工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。霧炮機組由底盤電池帶動霧炮風扇電機、不銹鋼多級離心泵，進行噴霧降塵工作。
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為8995kg；
(4) 搭載144kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
性能特點
(1) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機取力傳動；
(2) 前沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋8條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到10m，能有效抑制路面灰塵；
(3) 360°旋轉的后置水炮，可設置成柱狀或霧狀出水，射程超過38米；
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
(5) 霧炮機組直接由底盤電池提供動力，沒有副發電機組，比傳統柴油車更節能，大大降低噪音污染。
(6) 霧炮水泵為不銹鋼多級離心泵，免維護，流量大。
(7) 霧炮風扇電機由知名品牌大功率電機，風力更大，射程更遠。

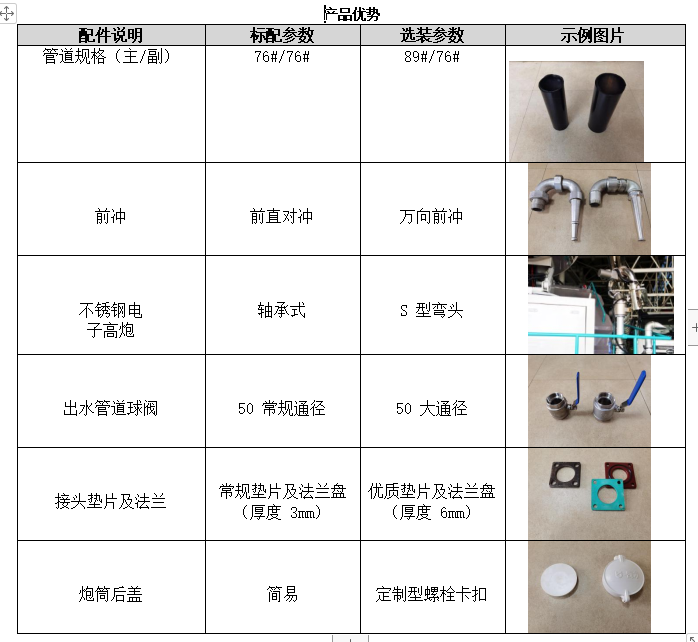

我公司抑塵車優勢
1、罐體耐用：罐體采用有限元分析方法優化設計，充分利用車載空間，水罐容積大，并通過了嚴格的可靠性試驗，罐體內部做防腐防銹處理，更加經久耐用，延長使用壽命3-5年；罐體與大梁焊接牢固，更穩定。
2、電路安全：霧炮電控箱線路，專業電工組裝，更安全，安全系數比較高，不易漏電、短路，不比小廠，噴霧機設有緊急停止按鈕，操作安全可靠。
3、自主**:霧炮具有自主**,結構緊湊,射程遠,霧粒細小,覆蓋面積大,可手動或遙控操縱。
車輛特點及性能
1、功力強、射程遠、穿透力強、霧粒附著力強、覆蓋范圍廣、可以實現精量噴霧。
2、二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水霧化充分
3、遙控/手動兼容，啟動快捷，使用安全，靈活方便，性價比高。
4、工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達95%。
5、當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150um直徑大小的霧滴。 配套動力靈活，既可用三相380V的市電，也可配套發電機組供電。
6、耗水量相比其它抑塵噴灑設備可節約70%～80%(噴**、灑水車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。
7、整車靚麗，結構緊湊，布局合理，部件做工精細，產品配置完善，操作性能好。
8、射程遠，覆蓋面積大，霧粒細小，與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉。
9、適用范圍廣，工作效率高，可邊行駛邊噴霧，噴霧速度快，對塵埃有較強的穿透力和霧珠附著力，能有效地節約用水量和減少環境污染。
10、微電機**水平旋轉，液壓馬達**俯仰角度，變換角度速度快。
11、車輛配置全新升級，主管道加粗、萬向前沖、50 的大通徑球閥。
車型底盤參數表
項目 | 參數 | 備注 | |
車型 | 9T中卡底盤 | / | |
底盤尺寸（mm） | 6238，6738*2150*2360 | / | |
軸距（mm） | 3300/3800 | / | |
前/后懸（mm） | 1123/1815 | / | |
前/后輪距（mm） | 1760/1630 | / | |
二類底盤整備質量（kg） | 3900 | / | |
**總質量（kg） | 8995 | / | |
**車速（km/h） | 90 | / | |
續駛里程（km） | 300 | 滿載40km/h等速 | |
充電時間（min） | 30 | 20%-90%soc | |
0-50km加速性能（s） | ≤12 | 滿載 | |
制動性能 | 制動距離（m） | ≤8.5 | 滿載30km/h初速度 |
平均減速度（m/s2） | ≥6 | ||
制動穩定性 | 不超過3m試驗通道 | ||
駐車制動坡度（%） | ≥18 | 滿載 | |
車型底盤配置表
系統 | 項目 | 配置情況 |
車型 | 9T中卡底盤 | |
車身 | 駕駛室 | 東風凱普特K系列2018款單排駕駛室 |
乘載人數 | 3 | |
電機 | 類型 | 永磁同步 |
額定/峰值功率（kW） | 80/145 | |
額定/峰值扭矩（Nm） | 611/1800 | |
額定/峰值轉速（rpm） | 1250/3500 | |
冷卻方式 | 水冷 | |
電控 | 集成**器 | 包含MCU、油泵DC/AC、氣泵DC/AC、DC/DC、PDU、上裝取電接口 |
冷卻方式 | 水冷 | |
動力電池 | 電池電量（kWh） | 144.86 |
電芯類型 | 磷酸鐵鋰 | |
溫控系統 | 標配加熱帶 | |
底盤系統 | 車架幅面尺寸（mm） | 192*65 |
車架寬度（mm） | 800 | |
輪胎規格 | 8.25R16LT 14PR， 9.5R17.5 14PR | |
方向機類型 | 機械循環球式 | |
方向助力型式 | 電動液壓助力 | |
功能配置 | 空調 | 單冷空調+PTC暖風 |
安全配置 | ABS | |
其他功能 | 數據采集終端（T-box）；液晶CAN儀表；倒車雷達；定速巡航 |
罐體參數 | 罐體厚度 /涂層 | 4.5mm/（罐體內部做防腐防銹涂層） | ||
水罐公告**容積（m3） | 5 | |||
罐體材質 | Q235碳鋼（選裝不銹鋼罐體） | |||
上裝電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用參數 | 管路直徑（mm） | 管路50# | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | |||
低壓水泵 | 型式 | 雙級葉輪離心式 | ||
品牌 | 龍晟 | |||
型號 | 40/50； | |||
揚程 | 50m； | |||
水閥 | 氣控球閥 | |||
灑水寬度（m) | ≥10 | |||
沖洗寬度（m) | ≥18 | |||
灑水速度（km/h） | 7~20 | |||
水炮射程（m） | ≥35 | |||
作業時間（h） | 1-2 | |||

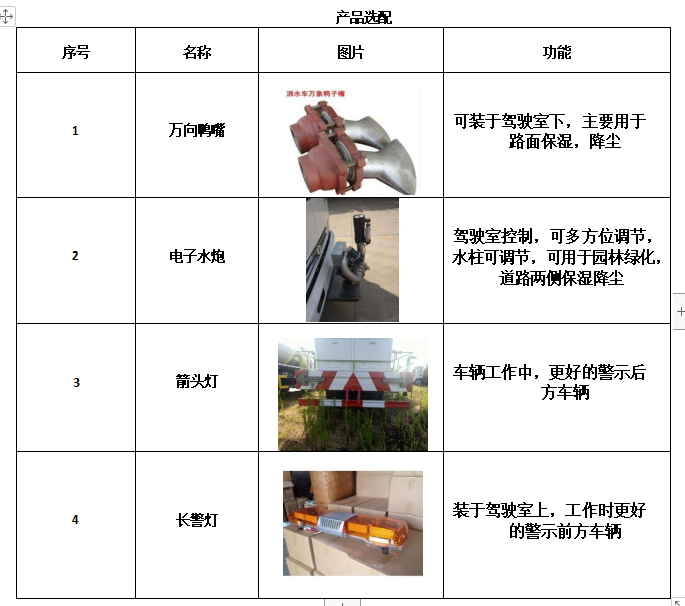

罐體右側花灑 | 選裝 | |||
上下噴霧 | 選裝 | |||
卷盤 | 選裝 | |||
整車公告參數：
整車技術參數 | |||
產品** | 程力牌 | 公告批次 | 344 |
產品名稱 | 純電動多功能抑塵車 | 產品型號 | CL5090TDYBEV |
總質量(Kg) | 8995 | 罐體容積(m3) | |
額定載質量(Kg) | 2800 | 外形尺寸(mm) | 6243,6743x2150x2930 |
整備質量(Kg) | 6000 | 貨廂尺寸(mm) | xx |
額定載客(人) | 準拖掛車總質量(Kg) | ||
接近角/離去角(°) | 21/12 | 前懸/后懸(mm) | 1123/1820 |
軸荷(Kg) | 3000/5995 | **車速(Km/h) | 90 |
備注 | 1、長度/軸距對應關系(mm):6243/3300,6743/3800;2、由尺寸參數變化引起的質量變化小于3%,可忽略不計;3、防護材料:Q235碳鋼,連接方式:左右側面防護采用焊接連接在副梁上,后部防護采用焊接和螺栓相結合方式連接,長×寬×高(mm):2060×80×200,離地面高度330mm;4、專用裝置:水泵,遠程射霧器,儲液箱,灑水系統,主要用途為抑塵、降霾、除塵等;選裝噴霧,噴灑裝置;5、儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/江西星盈科技有限公司,中航鋰電科技有限公司;6、電機的額定/峰值功率分別為:80kW/145kW;7、ABS型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司 | ||
底盤技術參數 | |||
底盤型號 | EQ1090KACEV | 底盤品牌 | 東風牌 |
生產企業 | 東風汽車股份有限公司 | 生產地址 | 湖北省襄陽市 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 3300,3800 | ||
輪胎規格 | 8.25R16LT 14PR,9.5R17.5 14PR | ||
鋼板彈簧片數 | 8/10+7 | ||
前輪距(mm) | 1760 | 后輪距(mm) | 1630 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
TZ290XSZ | 成都中車電機有限公司 | 0 | 145 |
整車基本結構分解

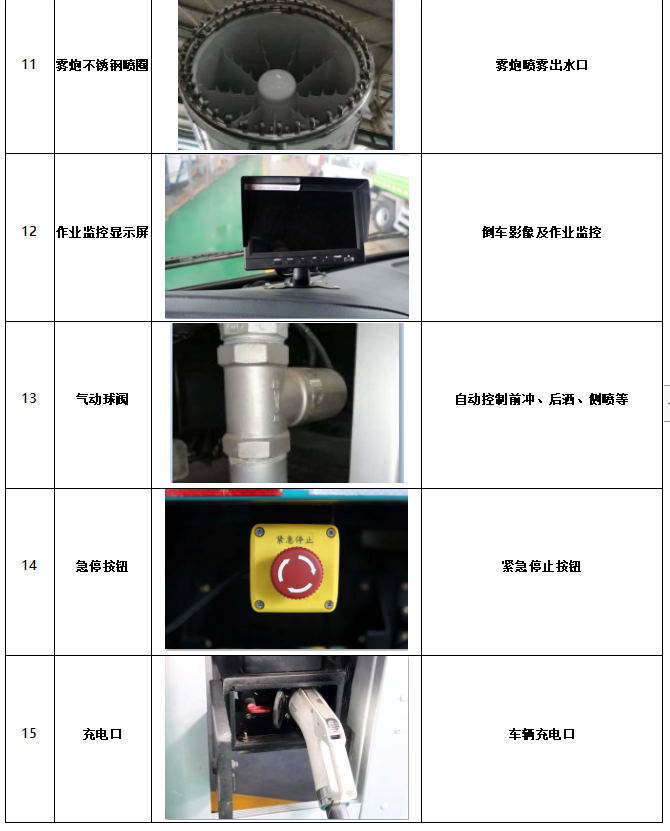

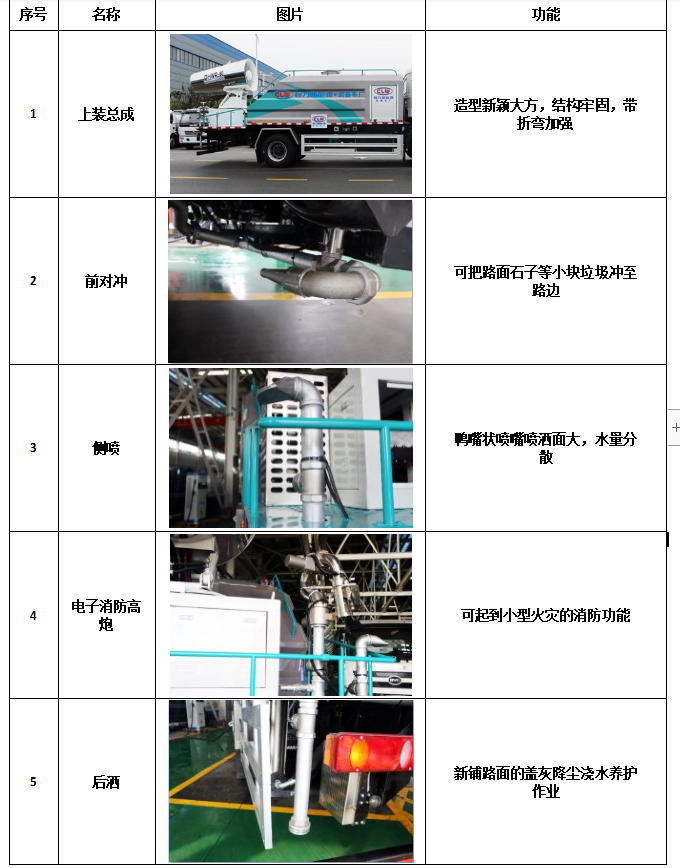

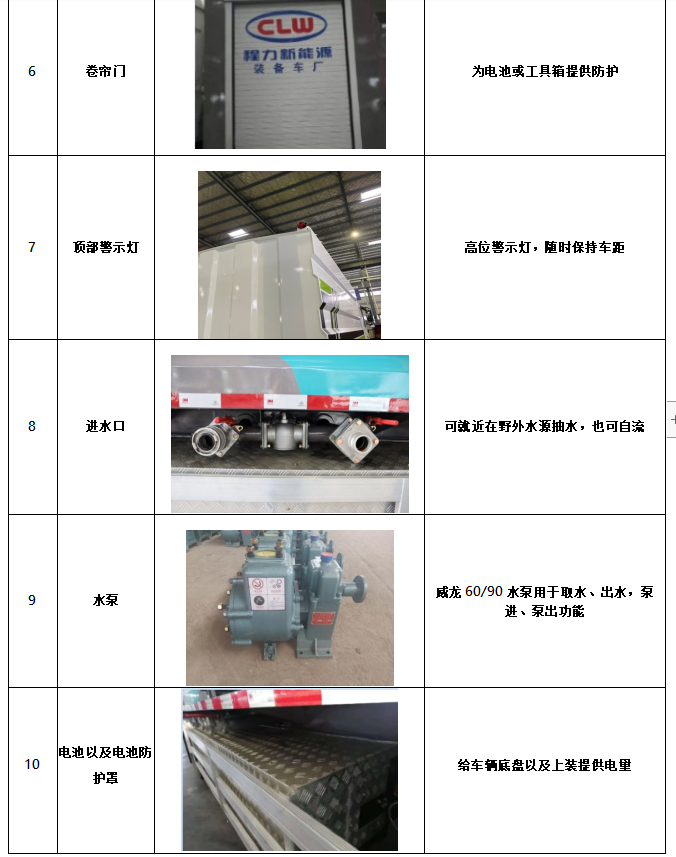

整車配件圖解
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
